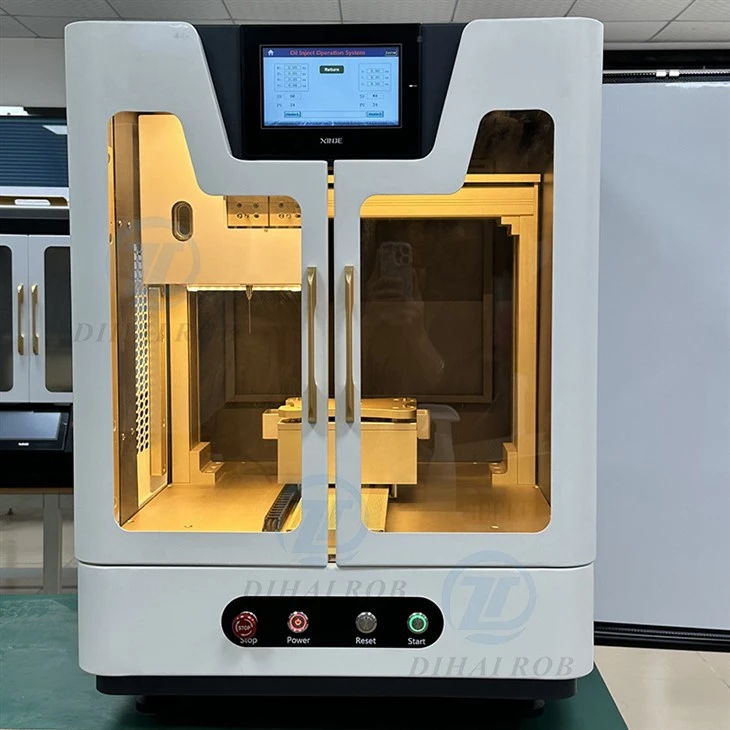

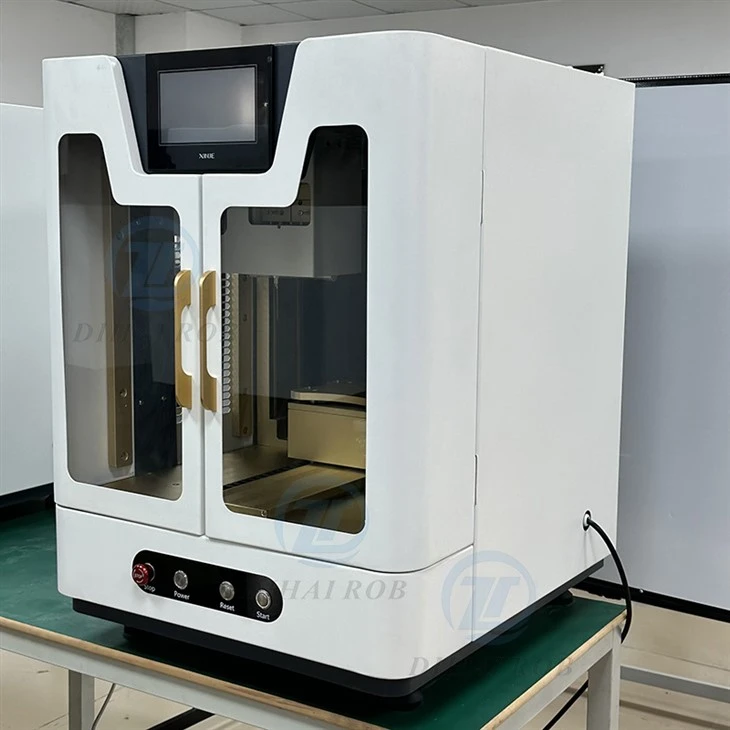

CBD Màquina d'injecció d'oli d'agulla completament automàtica
Adopta un sistema avançat de moviment X, Y, Z - que pot ajustar de forma flexible la posició d’injecció d’oli per complir els requisits d’injecció d’oli dels atomitzadors de diferents especificacions. L’equip està equipat amb un dispositiu de control de volum de líquid d’alta precisió. L’error de la precisió del volum de líquid (traç nominal) és inferior o igual a l’1%, i l’error de precisió del volum de líquid (repetibilitat) es troba entre 0. 3%- 0. 7%, garantint la precisió de cada injecció d’oli. L’equip és fàcil de funcionar. Mitjançant la interfície de funcionament de l’usuari: els operadors poden configurar fàcilment paràmetres de posició d’injecció d’oli i altres paràmetres de funcionament. La seva conca d'emmagatzematge de petroli té una capacitat màxima de 1300 ml, reduint el problema de combustible freqüent.
Al mateix temps, l'equip utilitza materials de contacte d'alta qualitat, inclosos aliatge d'alumini, silicona i acer inoxidable, garantint la qualitat del producte petrolier i la durabilitat de l'equip. És adequat per a empreses de producció d’atomitzadors a gran escala, que poden millorar eficaçment l’eficiència de producció i reduir els costos de producció.
Mètodes bàsics de funcionament

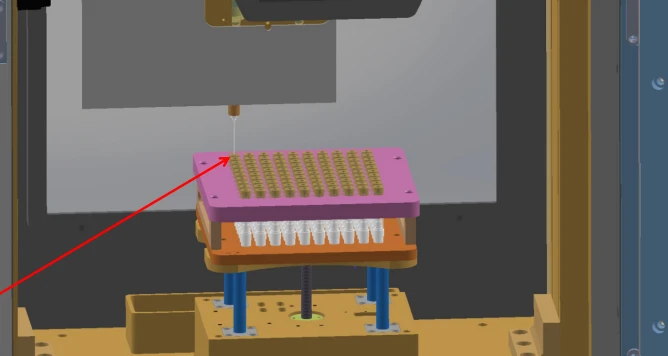

Mètode de col·locació de la safata d’atomitzador:
Col·loqueu la safata d’atomitzador al seient de la safata, alineeu els quatre forats de posicionament a la safata amb els quatre passadors de posicionament al seient de la safata, tal com es mostra a la figura.
Configuració dels paràmetres de posició de l'atomitzador:
A la pàgina principal de la interfície d'operació, feu clic a "Restableix" per restablir tots els eixos mòbils i, a continuació, introduïu la interfície d'operació del sistema MHI: funcionament manual.
Feu funcionar els eixos X, Y i Z per moure i observar la posició d'injecció de petroli de la xeringa i el primer atomitzador, tal com es mostra a la figura de la mà dreta.
Nota: Les longituds de les xeringues d'injecció d'oli utilitzades per a atomitzadors de diferents longituds són diferents. Si la longitud de l’atomitzador és inferior a 40 mm, utilitzeu una xeringa llarga; Si la longitud de l’atomitzador és superior a 100 mm, utilitzeu una xeringa curta.
Paràmetres de rendiment principals
| Nom del projecte | Paràmetres |
|---|---|
| Tensió d’entrada (V) | Fase Single - Fase AC110VAC 60Hz |
| Capacitat d’energia d’entrada (potència) | 1.2kW |
| Interval de mesurament de la temperatura | 0 - 120 grau, precisió 2% |
| Dimensions dels equips | 620x670x800 (unitat: aclariu, normalment en mm) |
| Pes de l'equip | 160kg |
| Condicions ambientals | Temperatura 0 - 100 grau |
| Precisió del volum de líquid (traçat nomenat) | Error inferior o igual a l'1% |
| Precisió del volum líquid (repetibilitat) | Error 0. 3% - 0. 7% |
| Capacitat màxima de la conca d’emmagatzematge d’oli | 1300ml |
| Força de conducció nominal del pistó | 0.9N.m |
| Especificació de la capacitat d'injecció | 0. 2 - 7 ml |
| Líquid: materials de contacte | Aliatge d'alumini, silicona, acer inoxidable |

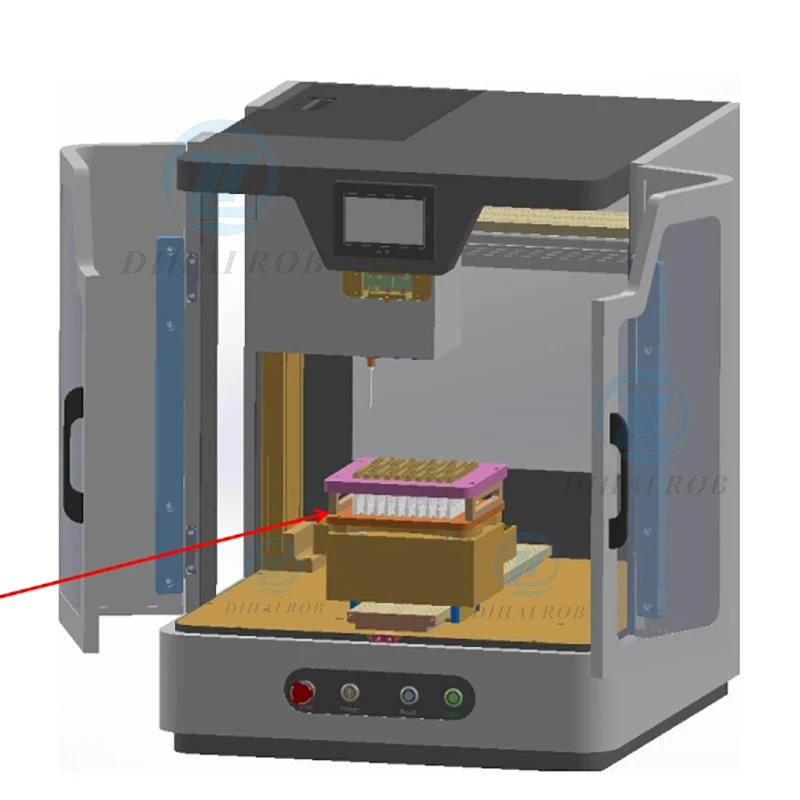

Visió general de l'equip
| Número de sèrie | Nom |
|---|---|
| 1 | Coberta superior de volta |
| 2 | Dipòsit d’emmagatzematge d’oli |
| 3 | Porta principal 1 |
| 4 | Porta lateral |
| 5 | Bomba d'injecció d'oli |
| 6 | Caixa de recepció d’oli |
| 7 | Assemblea en moviment de l'eix Y |
| 8 | Assemblea en moviment de l'eix Z |
| 9 | Tauler d’operació |
| 10 | Porta principal 2 |
| 11 | Assemblea en moviment de l'eix x |
| 12 | Operació Touch Screen |

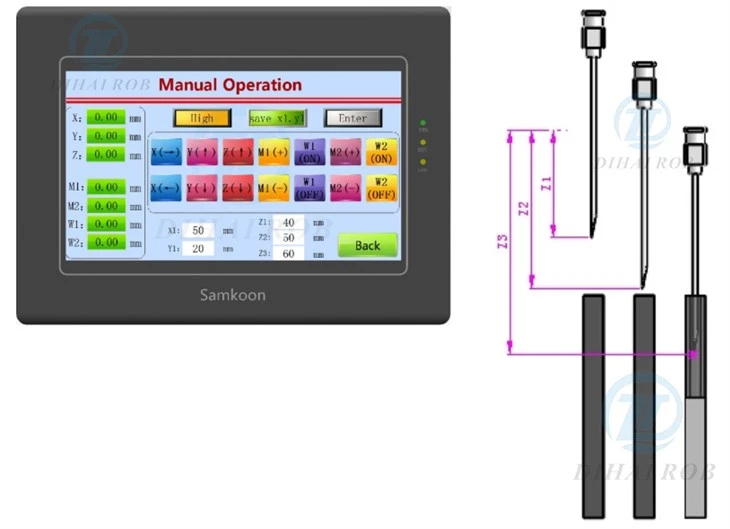

Determineu la posició d'injecció del petroli:
Desplaceu els eixos X, Y i Z a la posició d'injecció d'oli del primer atomitzador. Quan es mostri "Desa X1, Y1", feu clic a la tecla "Enter" per desar les coordenades inicials actuals dels eixos X\/Y.
Torneu a fer clic a la tecla de commutació. Quan apareix "Desa Z1", feu clic a la tecla "Enter" per desar el punt d'elevació més alt Z1 per a la injecció de petroli a l'eix Z.
Opereu l'eix z per moure cap avall. Quan observeu que l’agulla arriba a la part superior de l’atomitzador i no hi ha cap col·lisió durant el moviment esquerre, feu clic a la tecla de commutació. Quan apareix "Desa Z2", feu clic a la tecla "Enter" per estalviar l'Eix de l'Eix Z2 de l'eix a prop de la part superior de l'atomitzador.
Continuar operant l'eix z per baixar cap avall. Observeu la profunditat d'injecció del petroli quan s'insereix l'agulla a l'atomitzador. Feu clic a la tecla de commutació. Quan aparegui "Desa Z3", feu clic a la tecla "Enter" per salvar la profunditat de la injecció de petroli Z3 de l'eix z. A continuació, es completa la configuració del paràmetre de posició, tal com es mostra a la figura de la mà dreta.
